艾默生CSI 2140振動分析儀基本參數

時間:2018-07-23 15:06來源:未知作者:Jackie Chan

　　CSI 40振動分析儀是艾默生公司旗下的一款主流產品，主要是幫助用戶解決在機械健康上問題，該款產品是市面上采集分析速度快的一款產品，分析數據精確。***Peakvue技術是近年發展起來的一項新的信號采集與處理技術, 它可以有效診斷滾動軸承和齒輪的早期故障。下面來說一下CSI 40振動分析儀基本參數。

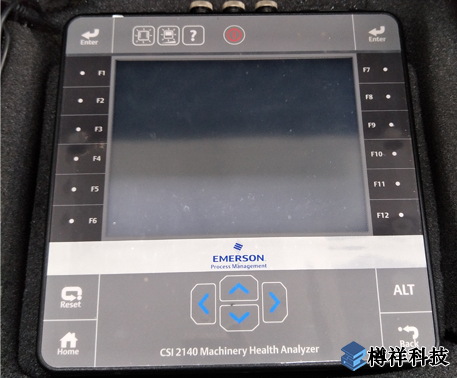

振動檢測儀

　
CSI 40振動分析儀基本參數

屋里尺寸
尺寸	8.8(248mm)***、1.57(40mm)深、8.9(226mm)寬
重量	3.95磅（1.79KG）
LED顯示	64.5(151115mm)彩色TFT帶LED背光分辨率640*480像素。觸屏-XY電阻式。
鍵盤	輕觸式圓頂按鈕，12個輕觸式圓頂按鈕，帶背光電致發光面板照明。
內置支架
環境
操作溫度	-20℃至50℃
長期儲存溫度	-20℃至35℃(帶電池)
長期儲存溫度	-40℃至65℃（不帶電磁）
環境等級	密封外殼，IP-65防護等級
注意：在***溫下儲存會顯著降低電池使用壽命。
防爆認證	FM和CSA 1級2類(A,B,C,D)組 ATEX和IECEx2區，CE EXll 3G,nA nC llc T4
電池和充電
電池類型	可充電鋰離子電池組
	7.2伏(標稱)保護輸出
	LED電量顯示
	連續使用10小時以上
	標稱充電時間4小時
	充電溫度：32°至95°F(0°至35℃)

　　測量規格

頻率分析
A/D轉換器	24位精度
自動積分糾正	可對低至0.2Hz的低頻振動進行準確測定
平均方式	普通、指數、峰值保持、階數跟蹤、負平均、同步時間
頻譜光標類型	單一、諧波、移動諧波、邊帶和時域波形上的時間/頻率
動態范圍	轉換器具有120dB的動態范圍
頻率范圍	0到10Hz(*小)，0到80Hz(*大)
頻率單位	Hz、CPM、階數
量程范圍	加速度傳感器輸入：0-20V，電壓輸入：-20V+20V
噪音基準	在***大頻率1000Hz時，對于400線的譜圖，一般低于20uV
平均次數	路徑模式為5000，工作模式為10000
分辨率	100、200、400、800、1600、3200、6400或12800線的分辨率，真實細化分析可提供***達300000線的郵箱分辨率
響應	對于非積分信號和直流耦合信號，直流響應平坦;1Hz時可選交流偶合-3dB
坐標	線性或?qū)?shù)。在X軸和Y軸上，都可采用線性對數坐標。
窗口	漢寧窗或矩形窗
數據存儲容量
內存	1GB
外部?jī)?chǔ)存器	SD(數字安全卡)。幾乎無限的存儲空間和現成的SDHC SD卡，支持容量***達32GB
數據分析速度
400線， 1000Hz譜圖	67%重疊，平均6次/1秒
1600線， 1000Hz譜圖	67%重疊，平均3次/1秒

　　輸入規格

輸入信號	2-毫安、20伏(標稱)，分析儀內置恒流電源為傳感器供電，列如與加速計通道相連的加速度傳感器
全量程輸入水平
加速通道A、B、C、D；電壓A、B、C、D
加速度傳感器輸入	0-20V
加速度傳感器輸入	使用100mV/g的加速度傳感器時，全量程振動水平為+/-90gs
電壓輸入	-20V至+20V
輸入阻抗	大于125千歐
輸入信號類型
動態信號	單通道/雙通道/四通道
直流信號	單通道/雙通道/四通道
RPM/轉速信號	TTL脈沖
鍵盤輸入	全字母/數字輸入
四通道數據采集	同步四通道動態輸入+相位
	同步四通道直流輸入
	同步四通道路徑采集+相位
	同步四通道顯示-頻譜和波形
	同步四通道瞬態分析+相位
	同步四通道ODS/模態+相位
	同步四通道電壓/位移+相位(用于滑動軸承監測)
	同步雙軸心軌跡顯示【加速度傳感器/位移】(用于滾動軸承/滑動軸承監測)
	同步四通道交叉通道+相位
輸入單位類型
振動信號單元	加速度g s
	速度in/sec或mm/sec
	位移Mils或microns
其他動態信號	任何用戶自定義單元
直流信號	任何用戶自定義單元
轉速儀輸入
RPM范圍	1至100000RPM
Tsch輸入電平	TTL輸入，內置用于非TTL信號的調理，可調整觸發水平。轉速表
***采集
PeakVue	可選濾波器
虛擬轉速	為隱藏的軸生成轉速脈沖
調解	可選濾波器
無線
藍牙	2.0 2類(可選項)
藍牙	范圍可至10米
Wi-Fi	802.11b/g
Wi-Fi	范圍可至33米
保質	保質期12個月

　　連接PC

要求
連接/輸出	USB 2.0，100M以太網
可兼容軟件	AMS Suite：設備建剛管理平臺v5.6或更*版本。如果需要AMS設備健康管理系統軟件的*新運行要求，聯系該公司客服。
