電機的故障診斷與狀態監測
—— ALL-TEST PRO OnLine
電機綜合在線診斷系統
您的電機問題解決了沒有?
是否還在為電氣問題還是機械問題的爭論而煩惱?
電機系統的故障分類:
電源品質:***次諧波、干擾雜波
控制系統:變頻裝置問題、CSR或觸發故障
電 機:定子故障、轉子斷條或裂條、轉子鑄造缺陷、靜態/動態偏心
機械裝置:機械不平衡、軸承故障、齒輪故障、葉片故障、傳送帶故障
ALL-TEST PRO OL (簡稱ATPOL)能夠解決以上故障的診斷!
因為它使用了全面的Motor Current Signal Analysis(MCSA)技術:
1、電流/電壓譜分析技術
像振動信號一樣,電機運行時的電流與電壓信號中包含了各種頻率成分,它們有不同的根源,指示了相應的問題。這些頻率成分有三大類:
ü 電機故障頻率:轉頻、轉差頻、定子槽頻、轉子條頻
ü 機械故障頻率:傳送帶通過頻率、扇葉頻率、齒輪嚙合頻率、軸承故障頻率
ü 電源故障頻率:觸發頻率、變頻輸出頻率、***次諧波等
也正如振動信號的分析一樣,對電流同樣采用頻譜分析技術,即可對故障進行細化分析,將電機整個系統的問題全面掌控。右圖即是轉子裂條的實測頻譜圖,線頻的轉差邊頻已達到-40dB,一旦超過-35dB,則標志著斷條的發生。
有一系列成熟的診斷法則用于各種故障的精密診斷!(此處略,如有需要請聯系)
長期的監測更有利于及早發現潛在的危機。
2、電參量分析
ATPOL在線記錄多種電參量,軟件直接出具報告,徹底解決對供電品質、運轉工況的全面評估:
ATPOL在線記錄多種電參量,軟件直接出具報告,徹底解決對供電品質、運轉工況的全面評估:
l 轉子劣化度RSL、
l 變壓器諧波衰減因子(THDF)、
l 電流偏差ΔI、
l 峰值因子CF、
l 相電壓、
l 電壓偏差因子VDF、
l 相電壓峰值、
l 三相平均電壓、
l 電壓峰值因子CF、
l 三相電壓平衡、
l 總諧波失真THD、
l 奇波THD 、
l 正序諧波、
l 逆序諧波、
l 零序諧波等。
l 變壓器諧波衰減因子(THDF)、
l 電流偏差ΔI、
l 峰值因子CF、
l 相電壓、
l 電壓偏差因子VDF、
l 相電壓峰值、
l 三相平均電壓、
l 電壓峰值因子CF、
l 三相電壓平衡、
l 總諧波失真THD、
l 奇波THD 、
l 正序諧波、
l 逆序諧波、
l 零序諧波等。
1)轉子故障程度評判(遵循***際標準法則)
RSL | 轉子狀態 | 應對措施 |
1 | 極佳 | 無 |
2 | 好 | 無 |
3 | 小問題 | 繼續監測 |
4 | 轉子條裂紋發展或存在條間***阻 | 增加監測頻率 |
5 | 單條或兩條裂紋,產生***阻 | 增加監測頻率,測振動 |
6 | 多條裂紋或存在斷條與斷環 | 盡快檢修 |
7 | 存在多處斷條或斷環 | 立即檢修或更換 |
參量 | 數值 | 分析 |
變壓器 諧波衰減因子 (THDF) |
97.5%—105% | OK,波形為正弦 |
<97.5% | 存在沖擊,電源須核查 | |
>105% | 存在削波,電源須核查 | |
電流偏差ΔI | <2% | OK |
2—3% | 注意 | |
3—5% | 注意溫升與振動,應加以檢查 | |
5—10% | 應停機檢查,否則將產生過熱及更嚴重后果 | |
>10% | 必須停機 | |
峰值因子CF | <1.35 | 存在削波,電源須核查 |
>1.45 | 存在沖擊及尖峰,電源須核查 | |
1.35—1.45 | OK,波形為正弦 |
THD <5% | OK,無諧波失真 |
奇波THD >5% |
可能出現3或5次強諧波: 3次——較大不平衡電流及零線電流,可能源于供電電源; 5次——疊加在基波上產生擾動的非線性波形。 |
正序諧波>5% | 速度上升,同時存在溫升。 |
逆序諧波>5% | 阻尼加大,導致過熱,引發軸承、耦合、轉子等多種故障。 |
零序諧波>5% |
繞組發熱,不會影響轉動或扭矩; 星型系統:產生大量非線性負荷,導致過熱; 角型系統:零序諧波電流產生回路,導致斷路器動作。 |
***簡單的操作!

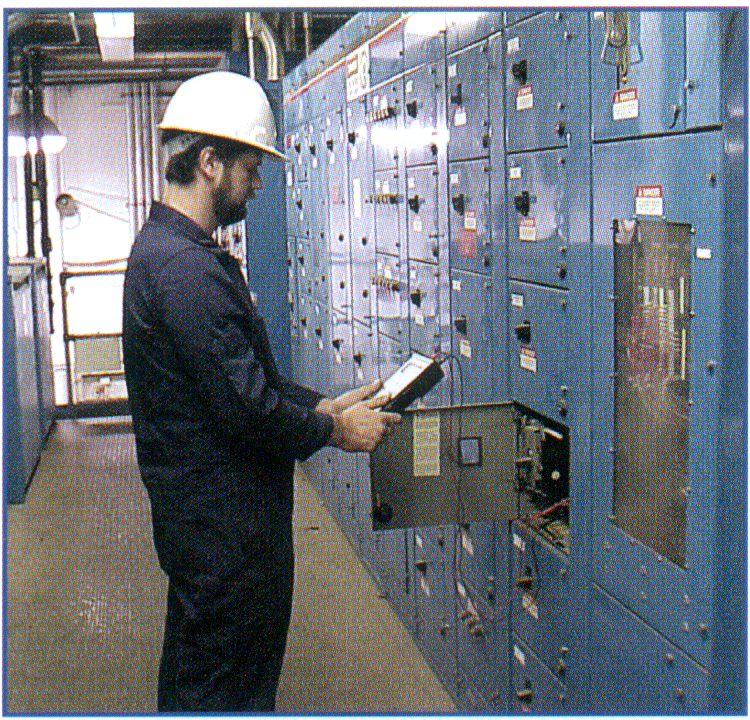

1) 在控制柜(可在PT/CT上)卡接三相電壓夾頭與三相電流鉗;
2) 儀器簡單按鍵進行數據存儲;
3) 上載到計算機;
4) 輸入電機銘牌數據;
5) 自動分析結論,并打印報告。
全智能的軟件系統:
u 只需輸入簡單的電機銘牌數據,即可完成整個分析;
u 自動計算定子槽數與轉子條數,自動擬合故障,智能診斷;
u 完善的軸承庫進行滾動軸承分析,精確診斷內環、外環、保持架、滾動體故障;
u 自動生成4頁WORD文檔報告,全面評判電機系統的各項指標,直接給出分析結論。
