接地故障檢測器，用于不到100 kW的不接地陣列

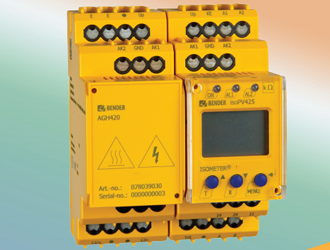

　　描述 isoPV425

　　數字接地故障檢測器，用于***達100 kW的不接地太陽能電池陣列

　　該器件符合或超過NEC 690.35和CEC 64-018(1)(e)對未接地太陽能電池陣列進行接地故障檢測的要求。

　　專門為100 kW及以下的光伏系統設計，isoPV425接地故障檢測器可以在漏電流甚至可能存在之前提供接地故障的早期指示。該設備通過監控系統的絕緣電阻來檢測交流和直流接地故障。isoPV425和AGH420可以連接到***達690 VAC / 1000 VDC的系統。

　　絕緣電阻值在設備的LCD顯示屏上實時顯示。額外的過電壓和欠壓檢測可用，當連接到直流電壓時，電壓測量從正到地和負到地。兩個單極觸點可用，可設置為正常通電(故障保護)或正常斷電(非故障安全)模式。RS-485接口可用于連接遠程BENDER通信網關。對于***用戶，也可以單***調整電阻和阻抗值。

　　根據NEC 690.5(A)(1)和NEC 690.35(C)(1)的2014年要求，isoPV425還可用于在啟動接地和未接地的太陽能電池陣列之前確定PV系統隔離。

　　主要特點：isoPV425

　　符合NEC 690.35和CEC 64-018(1)(e)對未接地太陽能電池陣列接地故障檢測的要求

　　早期指示隔離系統陣列側的交流和直流接地故障

　　連接到直流數組，直到1000 VDC

　　專為光伏系統設計

　　兩個可***立調節的絕緣電阻響應值

　　另外提供電壓到地的讀數(+到GND和 - 到GND)

　　額外的過電壓和欠壓報警可用

　　適用于***達500μF的系統

　　數字顯示實時顯示讀數

　　易于使用的板載菜單，用于管理設置

　　自動自檢

　　模擬輸出

　　內置測試和復位按鈕

　　用于外部測試和復位的連接

　　鎖定或非鎖定操作，可選

　　兩個單極觸點輸出，正常通電或正常斷電操作

　　與BENDER的遠程通訊系統兼容

　　應用：isoPV425

　　隔離(未接地)太陽能電池陣列為100千瓦以下

　　交流系統，單相和三相

　　純DC和混合AC / DC系統

　　具有***漏電容的系統

　　通過斷路器/互鎖連接的多個未接地系統
