不接地系統的接地故障產品

　主要AC / DC系統

　　BENDER地面探測器專門設計用于檢測不接地系統的接地故障，在泄漏電流甚至可能存在的情況下提供先進的問題警告。BENDER監控器采用新技術來確保幾乎所有類型系統(包括AC，DC和混合AC / DC系統)以及具有變頻器(VFD)的系統的準確讀數。

　　主系統檢測器設計用于一般的AC / DC配電監控以及具體應用。在適用的情況下，這些顯示器符合NEC 250.21(B)和CEC 10-106(2)中規定的地面探測器的要求。某些設備可能具有行業標準特定認證 - 有關詳細信息，請參閱各個設備信息。

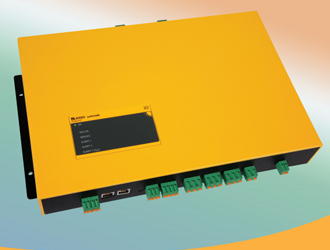

　　描述　iso1685P

　　用于大規模隔離(未接地)系統和太陽能電池陣列的接地故障檢測器

　　本設備滿足或超過以下代碼要求：

　　NEC 690.35和CEC 64-018(1)(e)用于未接地太陽能電池陣列的接地故障檢測

　　NEC 250.21(B)和CEC 10-106(2)，用于未接地交流系統的接地故障檢測

　　NEC 250.167(A)用于未接地直流系統的接地故障檢測

　　專為大規模未接地系統和光伏系統而設計，iso1685P接地故障檢測器在漏電流甚至可能存在之前提供接地故障的早期指示。該設備通過監控系統的絕緣電阻來檢測交流和直流接地故障。iso1685可以連接到***達1000 VAC / 1500 VDC的系統。有兩個可單***調節的響應值可用。兩個SPDT觸點可用于主動報警跳閘，第三個SPDT觸點可用于系統和設備錯誤。集成RS-485通訊連接到BENDER的遠程通訊系統。iso1685還支持連接到Bender的接地故障定位系統，用于不接地系統。

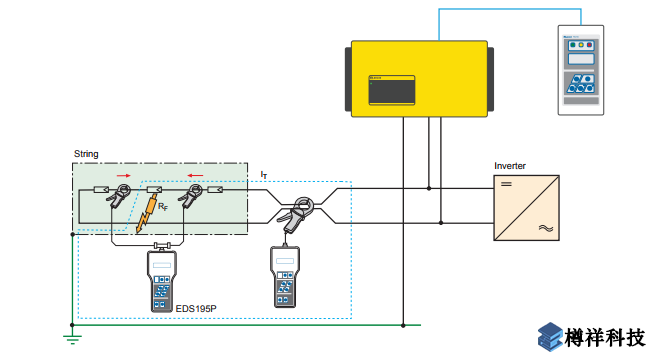

　　iso1685P可與其他設備組合，創建接地故障定位系統。可以通過便攜式和固定安裝設備將故障定位到故障字符串。

　　iso1685P也可用于在接地和未接地太陽能電池陣列啟動之前確定PV系統隔離。

　　主要特點：iso1685P

　　對未接地系統和太陽能電池陣列進行接地故障檢測的各種代碼要求

　　專為大規模未接地系統和太陽能電池陣列的接地故障檢測而設計

　　適用于***達1000 VAC / 1500 VDC的系統

　　檢測單個，多個和對稱的接地故障

　　兩個可分別調節的報警值(200Ω - 1MΩ)

　　自動適應系統漏電電容***達2000μF

　　自我監控，連接監控和自動自檢

　　RS-485接口用于連接Bender遠程通信系統

　　自動記錄系統狀態，存儲在microSD卡上

　　內置和外部測試和復位

　　單***的SPDT觸點輸出用于報警和設備錯誤

　　通常通電或斷電操作用于觸點

　　易于使用的插入式連接器

　　支架連接到Bender的接地故障定位系統

　　應用：iso1685P

　　隔離(未接地)，大型系統和太陽能陣列

　　交流系統，單相和三相

　　純DC和混合AC / DC系統

　　具有***漏電容的系統

　　通過斷路器/互鎖連接的多個未接地系統
