技術參數：

　　一、成像性能

　　熱圖像

　　可視角度 (FOV)* 23º 水平 x 17º 豎直

　　溫度分辨率 0.1℃

　　***小聚焦距離* 0.15 m

　　熱靈敏度 (NETD) Ti45: ≤0.08 °C @30 °C

　　Ti40: ≤0.09 °C @ 30 °C

　　探測器數據獲取 / 圖形頻率 60 Hz/30 Hz

　　聚焦 SmartFocus; 用一個手指即可進行連續對焦操作

　　IR 數字變焦 Ti45: 2x Ti40: -

　　探測器類型 160 x 120焦平面陣列, 氧化釩 (VOx) 非致冷微熱輻射儀

　　光譜波段 8 µm ~ 14 µm

　　數字圖像增強 自動全時增強

　　可見光 (僅限于Fusion型號)

　　照相機本身操作模式 Ti45: 全熱/全可見光或熱-可見光混合圖像.畫中畫

　　Ti40: 全熱/全可見光.使用SmartView軟件可提供熱-可見光混合圖像.畫中畫

　　可見光照相機 1280 x 1024 像素, 全彩

　　可見光數字變焦 Ti45: 2x Ti40: -

　　儀器簡介：

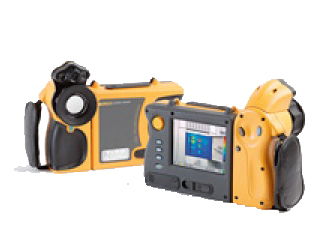

　　美***福祿克 Fluke Ti40 熱成像儀為工程師和***技術人員的維護和生產工作帶來更多選擇

　　Fluke Ti40系列產品幾乎可完成任何熱像測量工作,福祿克FlukeTi40熱成像儀配備有一個 160 x 120 探測器,溫度靈敏度***達0.08 ºC (NETD),Ti40熱成像儀可提供***分辨率圖像,即使***細微的溫度差別也無法逃脫它的眼睛.該系列產品使用極為方便,設計采用 Windows® CE 菜單結構,故障排查功能更為豐富,Ti40熱成像儀允許在測量現場進行快速分析。

　　二、溫度測量

　　校準溫度范圍 Ti45: -20 ?C ~ 600 ?C (-4 ~ 1112 ºF)，3檔

　　Ti40: -20 ?C ~ 350 ?C (-4 ~ 662 ºF)，2檔

　　量程 1 Ti45: -20 ?C ~ 100 ?C (-4 ~ 212 ºF)

　　Ti40: -20 ?C ~ 100 ?C (-4 ~ 212 ºF)

　　量程 2 Ti45: -20 ?C ~ 350 ?C (-4 ~ 662 ºF)

　　Ti40: -20 ?C ~ 350 ?C (-4 ~ 662 ºF)

　　量程 3 Ti45: 250 ?C ~ 600 ?C (32 ~ 662 ºF)

　　Ti40: -

　　可選 - ***溫 Ti45: ****** 1200 ?C (2192 ºF)

　　Ti40: -

　　量程 4 Ti45: 500 ?C ~ 1200 ?C (932 ~ 2192 ºF)

　　Ti40: -

　　準確度 ±2°C 或 2 % (取較大值)

　　測量模式 Ti45: 中心點, 中心框 (面積 ***小/***大, 平均), 可移動點/光盒, 用戶自行設定區域/文本注釋,等溫線, 自動熱點/冷點檢測, 可見顏色報警上限和下限

　　Ti40: 中心點, 中心框 (面積 ***小/***大, 平均)

　　發射率校正 0.1 ~ 1.0 (0.01 增量)

　　三、圖象顯示

　　數字顯示 5" 大屏幕***分辨率數字顯示屏

　　LCD 背光 彩色LCD,可在陽光下讀數

　　視頻輸出 RS170 EIA/NTSC 或 CCIR/PAL 復合視頻

　　色板 灰度, 反向灰度, 藍紅, ***對比度, 熱金屬色, 鐵虹, 琥珀色, 反向琥珀

　　主要特點：

　　FT系列產品采用新的IR-Fusion™技術, IR-Fusion可捕獲可見光圖像和紅外圖像,讓IR圖像分析變得不再神秘.它可以幫助更好的識別和報告可疑組件,可在***時間完成完成維修工作.詳情請查看位于本頁內容導航部分的IR-Fusion選項.

　　福祿克 Fluke Ti40 熱成像儀的應用領域

　　• 預防性維護 – 在電氣和機械問題導致設備故障前及時發現問題

　　• 工業維護 – 檢查維修情況,保證維修工作順利完成

　　• 質量控制 – 檢查設備原型,優化熱管理設計

　　• 過程監控 – 實時監控,確保操作***效安全完成
