技術數據:
傳感器輸入:兩個***立的渦流傳感器輸入。傳感器為epro公司的 PR6422/…,PR6423/…,PR6424/…,PR6425/…和PR6426/…。
測量范圍:0-65535rpm。
測量信號輸出:一路正比于轉速的0/4…20mA的電流輸出,一路鍵相輸出。
允許負載:< 500Ω。
有短路和開路保護,通過夾線端子連接電纜。
兩個帶緩沖的電壓輸出(2-10V),每個通道一路,與輸入信號成正比,用于測試,也可以用于分析和診斷目的;一個“OK"狀態輸出和兩個限值輸出。
供電電源:18…24…31.2V直流;變送器電路通過一個DC/DC轉換器與供電電源電隔離。
電流消耗:約 100mA/24V
功率消耗:約2.5瓦
環境條件:(符合 IEC359,DIN43745)
外殼:抗腐蝕,鋁制;
保護等級:IP65 參照 DIN40050, IEC144 CE認證;
抗電磁干擾:參照EN55011 和 EN50082-2。
工作溫度范圍:-20…+80℃;
存儲溫度范圍:-30…+90℃;
允許相對濕度:0…95%無凝結;
允許振動和撞擊:撞擊:20g/2ms;振動:60Hz時5g。
安裝方向:電纜出口位置參照圖1。
外形尺寸:127.5mm×125.75mm×80mm(寬×***×厚)。
凈重:約1300克。
毛重:約1500克。
附件:與變送器一起提供操作手冊。
模塊/傳感器監測:
內部的模塊監測電路可以不間斷地監測下列情況:
傳感器信號在預置范圍內;
傳感器與模塊之間的連接電纜“OK"(沒有短路或開路);
系統供電電壓在預置范圍內;
模塊/傳感器的狀態通過光耦輸出,其***大負荷為:U=48V DC;I=100Ma。
產品應用:

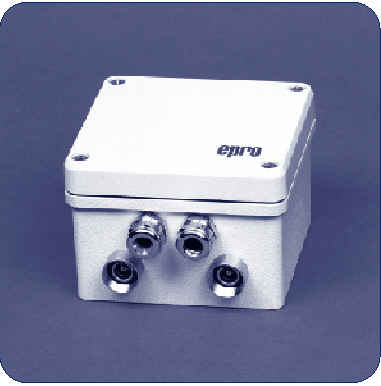

雙通道轉速/鍵相變送器MMS3311是 MMS3000變送器系列之一,用于監測軸的轉速,并給出鍵相脈沖。鍵相信號可以由軸上的鍵相槽觸發,也可以由測速齒盤產生。
變送器的輸入為epro渦流傳感器 PR6422/…,PR6423/…,PR6424/…,PR6425/…,和PR6426/…。
應用領域包括各種類型的渦輪機械,大型和小型的汽輪機,風扇,鼓風機,壓縮機,齒輪箱,離心機,泵,磨煤機及其它。
這個系統既適合發電廠、煉油廠、化工廠的大型設備,結合現場總線和PLC、主計算機和網絡一起使用,也適合測點少的小型渦輪機械的***立監測。
此變送器不具備防爆功能。
功能及原理:MMS3311雙通道轉速/鍵相變送器將渦流傳感器的脈沖輸入轉換成與轉速成正比的輸出,同時輸出一個鍵相脈沖信號。
內置“自檢"電路,監測傳感器和變送器電路故障,如果發現故障,邏輯“OK"輸出將改變狀態,同時電流輸出從4-20mA變?yōu)?mA。初始設置通過撥動開關和旋鈕開關來完成。變送器的出廠設置為***常用的工作方式,工廠也可以按用戶要求進行設置。
